Makalenin özü:Uygun olanı seçmekelastik kapliniletim sisteminin performansını, güvenilirliğini ve ömrünü doğrudan etkileyen, sistematik bir mühendislik-karar verme sürecidir. Bu makale, mühendisler için gerçek dünyadaki- sıkıntılı noktaları ele almak için pratik,-adım-adım adım seçim metodolojisi sunmaktadır.
一,Uygulama senaryosunu analiz edin
Bu, seçim sürecinin temelidir ve sonraki tüm parametre seçiminin yönünü belirler.
• Tahrik eden ve tahrik edilen cihazlar nelerdir?
o Örneğin: servo motor + vidalı mil, konvansiyonel motor + pompa, motor + jeneratör vb. Farklı cihazların iletim doğruluğu ve esnekliği açısından farklı gereksinimleri vardır.
• Uygulama senaryosunun özel gereksinimleri nelerdir?
o Yüksek-hassas konumlandırma (örneğin, takım tezgahları, robot teknolojisi): Sıfır boşluk ve yüksek burulma sertliği gerektirir.
o Ağır yükler ve darbe yükleri (örn. kırıcılar, kompresörler): Yüksek elastikiyet, yüksek tork kapasitesi ve iyi titreşim sönümlemesi gerektirir.
o Zorlu ortamlar (örn. yüksek sıcaklıklar, yağ, toz): Uygun korozyon ve sıcaklık direncine sahip bağlantı malzemeleri gerektirir.
o Elektrik yalıtımı gereklidir: Şaft akımının yatakları aşındırmasını önler.
2, Temel Teknik Parametreleri Belirleyin
Bu çalışma koşullarını ölçülebilir teknik parametrelere dönüştürün.
1. Tork: En kritik parametredir.
o Nominal tork (T_n): Normal sürekli çalışma altında gereken tork. T_n=9550 * P / n (burada P, kW cinsinden güçtür; n, dev/dak cinsinden hızdır).
o Maksimum tork (T_max): Sistemde oluşabilecek tepe tork (kalkış, frenleme veya ani blokaj gibi). Bir kaplin seçerken, kaplinin izin verilen maksimum torkunun sistemin tepe torkunu aştığından emin olun.
o Güvenlik faktörü: Yük stabilitesine (sabit yük, orta şok veya ağır şok) bağlı olarak bir güvenlik faktörü seçin (genellikle 1,5-3,0). Ön model seçimi yapmak için nominal torku güvenlik faktörüyle çarpın.
2. Hız:
o Kaplinin izin verilen maksimum hızı, sistemin gerçek maksimum çalışma hızından daha yüksek olmalıdır. Yüksek-hızlı uygulamalar (santrifüjler ve yüksek-hızlı iş milleri gibi), yüksek dinamik dengeleme doğruluğuna sahip kaplinler gerektirir (diyafram veya körük gibi). 3. Şaft Deliği ve Boyutu:
o Tahrik ve tahrik edilen millerin çaplarını (örn. 14mm, 20mm, 38mm, vb.) ve gerekli kama yuvası özelliklerini (GB, DIN, ISO standartları) ölçün.
o Montaj alanı sınırlamalarını göz önünde bulundurun ve kaplinin maksimum dış çapının ve uzunluğunun kabul edilebilir olup olmadığını belirleyin.
3,Kötü Hizalama Telafisi Yeteneklerini Değerlendirin (Gerçek-Dünya Koşullarına Eşleştirme)
Her türlü kurulumda yanlış hizalama yaşanabilir ve esnek kaplinin temel işlevi bu yanlış hizalamaları telafi etmektir.
• Paralel Yanlış Hizalama: İki şaftın merkez çizgileri paraleldir ancak hizalanmamıştır.
• Açısal Yanlış Hizalama: İki şaftın merkez çizgileri belli bir açıyla kesişir.
• Eksenel Hizalama: Şaftın merkez çizgisi boyunca hareketi.
• Seçim: Tahmini veya ölçülen yanlış hizalamaya bağlı olarak yeterli dengeleme kapasitesine sahip bir kaplin seçin. Örneğin, erik çiçeği ve yıldız kaplinler daha iyi dengeleme yetenekleri sunarken, diyafram kaplinler açısal ve radyal kaçıklıkları dengelemede daha iyidir ve güçlü eksenel yer değiştirme dengeleme yeteneklerine sahiptir.
4,Bir bağlantı türü seçin
Önceki üç noktanın analizine dayanarak, öncelikle uygun bir türü belirleyin. Yaygın elastik kaplinlerin özelliklerinin bir karşılaştırması aşağıda gösterilmiştir:
| Tip | Avantajları | Dezavantajları | Tipik Uygulamalar |

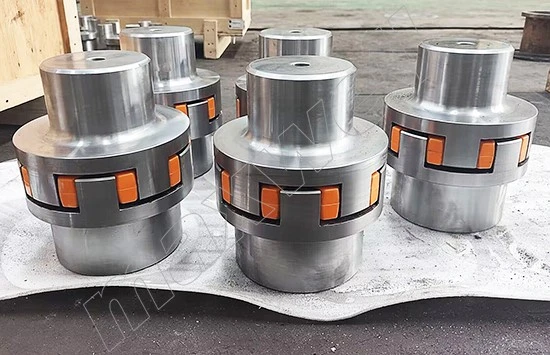

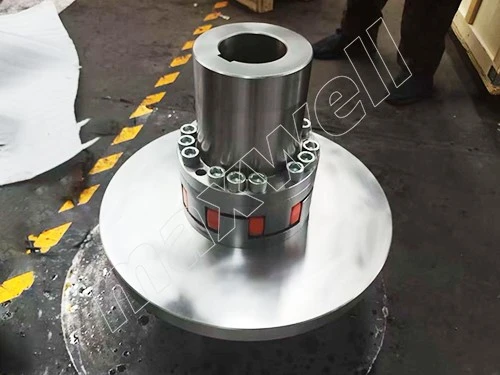

| Erik çiçeği bağlantısı | İyi titreşim sönümleme | orta telafi kapasitesi | Su pompaları ve fanlar gibi genel sürücüler |
| Yıldız bağlantısı | Sıfır boşluk (ön yükleme), yüksek tork sertliği, uzun ömür | Telafi kabiliyeti erik çiçeği tipine göre biraz daha düşüktür | Servo sistem, step motor |
| elastik pim bağlantısı | Basit yapı ve düşük fiyat | Telafi kapasitesi küçüktür ve elastik manşonun takılması kolaydır ve değiştirilmesi gerekir | Düşük hız, hafif yük iletimi |
| Diyafram kaplini | Yüksek burulma sertliği, yüksek sıcaklık dayanımı, bakım-gerektirmez | Açısal ve radyal sapmalar telafi edilirken ilave reaksiyon kuvvetleri oluşturulur | Turbo makineler ve takım tezgahı milleri gibi yüksek hız ve yüksek hassasiyet |
Özet: Model Seçimi için Hızlı Referans Kontrol Listesi
1. Ekipmanı Tanımlayın: Servo motor mu, standart fan veya pompa mı?
2. Torku Hesaplayın: Model seçimi için gerekli olan nominal ve tepe torkları hesaplayın.
3. Nominal Hız: Çalışma hızı yüksek mi?
4. Mil Çapını Ölçün: Motor ve ekipmanların mil çapları nedir?
5. Yanlış Hizalamanın Tahmin Edilmesi: Kurulum ne kadar iyi hizalanmış? Beklenen yanlış hizalama nedir?
6. Tür Seçin:
o High Precision, Zero Backlash ->Diyafram, Körük
o General Precision, Good Cushioning ->Erik Çiçeği, Yıldız
o Heavy Load, High Impact ->Lastik,-Ağır Hizmet Kamışı
7. Kalibrasyonu Gerçekleştirin: Son olarak tüm tork, hız ve alan gereksinimlerinin karşılandığından emin olun.
