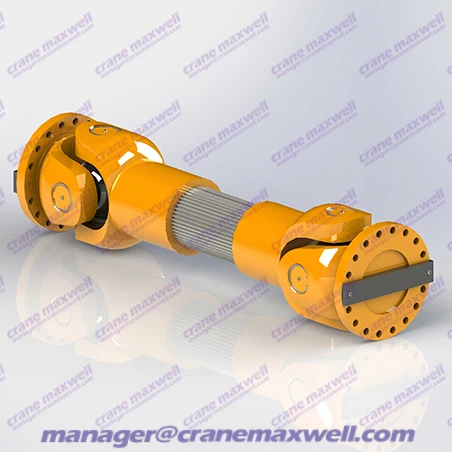

SWF/JXC evrensel eklem bağlantısı

SWF evrensel eklem bağlantıları, mekanik iletimde yaygın olarak kullanılan temel bir bileşendir. Esas olarak güç iletimi elde etmek ve eksenel, radyal ve açısal kurulum sapmalarını telafi etmek için iki şaftı bağlamak için kullanılır. Çekirdek yapısı iki çatal şekilli flanş, bir çapraz şaft düzeneği ve bir yatak düzeneğinden oluşur. İki şaft arasındaki çok yönlü ofset telafisi, çapraz şaftın eklemlenmesi yoluyla elde edilir. Bu bağlantı özellikle yüksek tork iletiminin gerekli olduğu ve büyük bir eksen sapmasının olduğu durumlar için uygundur. Çelik fabrikaları, metalurji, madencilik, kaldırma ve ulaşım ve mühendislik makinelerinde yaygın olarak kullanılır.

Temel Bilgi

Ürünlerimiz

Şimdi iletişime geçin

1. Çapraz şaft bileşenlerinin malzemesi

Alaşım çelik: SWP evrensel eklem bağlantıları genellikle 40Crnimoa gibi alaşım çelikten yapılır. Alaşım çeliği yüksek mukavemet, tokluk ve aşınma direncine sahiptir . 40 crnimoa alaşım çelik (cr), (ni), (mo) gibi alaşım elemanları içerir. Krom, çeliğin oksidasyon direncini ve korozyon direncini iyileştirebilir, nikel çeliğin tokluğunu artırabilir ve molibden çeliğin mukavemetini ve sertliğini iyileştirmeye yardımcı olur. Bu malzeme, çapraz şaftın iyi mekanik özellikleri korumasını ve karmaşık alternatif gerilmelere ve büyük torklara maruz kaldığında yorgunluk hasarı riskini azaltmasını sağlar.

2. Mil çatal bileşenlerinin malzemesi

Yüksek kaliteli karbon çelik veya alaşım çelik: Mil çatalın malzemesi 45 çelik veya alaşımlı çelik gibi yüksek kaliteli karbon çelik olabilir . 45 çelik iyi kapsamlı mekanik özelliklere sahiptir. Uygun ısı işleminden sonra, sertliği, gücü ve tokluğu genel çalışma koşullarının gereksinimlerini karşılayabilir. Ağır yük altındaysa veya özel gereksinimler varsa, şaft çatal 40CR gibi alaşım çelikten yapılabilir. Söndürme ve tavlama işleminden sonra, 40CR alaşımlı çelik daha yüksek mukavemet ve tokluğa sahiptir, daha büyük eksenel ve radyal kuvvetlere dayanabilir ve karmaşık çalışma ortamlarına uyum sağlayabilir.

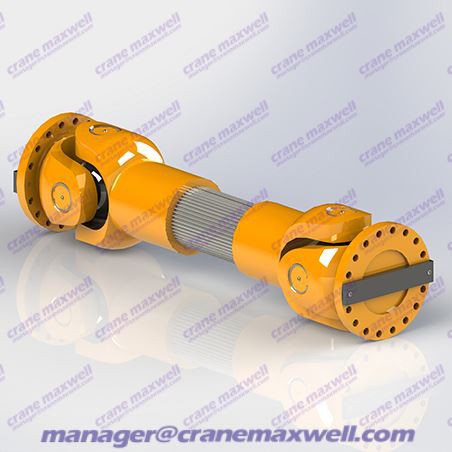

Çizim

SWF

JXC

Teknik parametreler

Notlar:
1. TM, TP ve TF - İzin verilen maksimum statik tork, izin verilen titreşimli yorgunluk torku ve izin verilen simetrik yorgunluk torku;
2. A - taşıma kapasitesini yansıtan değer;
3. D3-kesit salınım çapı;
4. Lmin ve LBMIN-Sırasıyla standart ve standart olmayan koşullar altında minimum uzunluklar;
5. G0 - Minimum uzunlukta lmin'de ölü ağırlık;
6. I0 - Lmin'de atalet sürücü;
7. G100 ve I100 - G ve I, uzunluk 100 mm arttığında artar.

Popüler Etiketler: SWF/JXC Universal Ortak Kuplaj, Çin SWF/JXC Universal Ortak Kuplaj Üreticileri, Tedarikçiler, Fabrika
